核心结论：PBR 不是某一个公式，而是一个由「渲染方程 + 微表面理论 + 能量守恒 + 互易性」构成的框架。Cook-Torrance 把镜面 BRDF 拆成 D / G / F 三项，于是后续四十年的工作都可以归类到对这三项的精修——以及对 Lambert 漫反射的扩展。

---

一、为什么需要 PBR

在 PBR 出现之前，实时渲染由 Phong（1975）与 Blinn-Phong（1977）统治了将近三十年。但当游戏走向开放世界、资产规模上万、跨光照场景一致性变成硬需求时，经验模型的几个根本缺陷无可回避：

• 无能量守恒：Specular 项可以任意拉到超过入射能量，shininess 与高光强度耦合到无法独立调整；
• 无菲涅尔：所有视角下反射率恒定，金属和塑料只能靠美术经验”硬调”；
• 高光形状失真：粗糙度变化时，高光既不会拉长也不会出现长尾，与实测 BRDF 数据库（MERL 100 等）拟合误差极大；
• 金属/电介质未分离：缺乏 metallic 工作流的概念，资产在不同 HDRI 下表现不一致。

PBR 的目标，是建立一套物理保真度可验证、参数跨光照一致、跨引擎跨美术可移植的着色框架。

PBR核心理论

注意：基于物理的渲染只是基于现实物理特性的渲染，并不能完全与现实物理一致。

严格区分的话，PBS（Physically Based Shading） 仅指基于物理的着色，而 PBR（Physically Based Rendering） 包括 PBS、基于物理的光照（PBL）、基于物理的摄像等更完整的流水线。日常语境下两者常被混用。

---

二、渲染方程：所有 PBR 的元规则

1986 年 Kajiya 在 SIGGRAPH 提出的渲染方程是全局光照的”宪法条文”：

它说的是：从表面点 沿出射方向 离开的辐亮度 ，等于该点自身发光 ，加上半球域 内所有入射光 经 BRDF 加权后的积分。整个 PBR 的所有努力，本质上都在解决同一个问题：在能量守恒约束下，找到一个既物理合理又能在 GPU 上实时求值的 。

2.1 PBR 的两条核心公理

能量守恒：表面反射的总能量不超过入射能量

这条公理决定了「白炉测试」能成为 BRDF 的终极裁判。

亥姆霍兹互易性（Helmholtz Reciprocity）：交换入射出射方向，BRDF 值不变

这条公理是路径追踪、双向路径追踪、重要性采样能正确工作的前提。

---

三、BxDF 术语家族

PBR 论文里频繁出现的 BRDF / BTDF / BSDF / BSSRDF 容易混淆。它们的关系本质上是按光线”去往何处”做的分类：

术语	全称	物理意义
BRDF	Bidirectional Reflectance Distribution Function	不透明表面反射的方向与能量分布，PBR 最核心
BTDF	Bidirectional Transmittance Distribution Function	光线穿过半透明介质（玻璃、水）时的折射与透射
BSDF	Bidirectional Scattering Distribution Function	BRDF 与 BTDF 的统称，覆盖反射与透射
BSSRDF	Bidirectional Surface Scattering Reflectance Distribution Function	光线射入材质内部，多次散射后从不同点射出（皮肤、玉石、大理石）

工程上的关键区别在于积分维度：BRDF / BTDF / BSDF 都是 4 维函数（入射 + 出射方向），而 BSSRDF 是 8 维（入射 + 出射方向 × 入射 + 出射位置）。这也是为什么次表面散射在实时渲染中始终需要近似简化（详见第五篇）。

---

四、光与物质交互：建立宏观能量直觉

在一头扎进 D、G、F 三项的繁杂数学之前，我们必须先弄懂一个根本问题：光打到物体上之后，到底经历了什么？
如果直接从 Cook-Torrance 公式起手，里面每一项都会像是凭空捏造的工程符号。但只要我们顺着「宏观的两种光学现象 金属与电介质的本质鸿沟 微观表面的统计规律」建立起递进的物理直觉，您就会发现，后续所有的公式推导，不过是这套物理图像自然而然的数学投影。

4.1 光学现象：反射与折射

把视角放到一个最简单的物理实验：一束光打到一个不透明物体的表面上。在宏观尺度（先不谈微表面），光只有两条命运：

一：在表面被直接弹开（Specular Reflection）

这部分光根本没进入物体内部——它撞到表面就立即被反射出去。反射方向遵循”入射角 = 反射角”的镜面规律。这就是我们看到的高光（Specular）。

二：折射进入物体内部（Refraction → Subsurface Scattering）

剩下没被弹开的光，折射进入了物体内部。在原子/分子之间它会反复碰撞、被部分吸收（产生颜色）、被多次散射。其中一部分能量在散射途中被消耗，另一部分能量经过若干次散射后从表面（通常在入射点附近）随机方向射出。这就是我们看到的漫反射（Diffuse）。

关键结论：能量必须耦合

由于能量守恒，漫反射的能量 = 总入射能量 − 被高光直接反射掉的能量。这是一个简单到近乎乏味的物理事实，但它是后面所有 PBR 公式的基石：

没被高光带走的光，才有资格变成漫反射。

如果一个着色模型违反了这一点（比如经典 Blinn-Phong 直接 Diffuse + Specular 相加），它一定会在某些视角下”凭空产生能量”——反射出的总能量超过入射能量。这就是 9.2 节要讨论的”能量危机”的物理根源。

4.2 金属与电介质：两种光学现象的不同分配

不同材质对反射、折射的能量分配规则截然不同。这里我们正式定义那个在 PBR 中无所不在的参数：

基础反射率 （Fresnel Reflectance at 0 Degrees）：光线垂直入射时（即与法线方向重合），被表面直接反射走的能量比例。

是 PBR 中「两种光学现象能量分配」的核心参数。在不同材质上， 的取值天差地别：

金属（Conductor）

金属内部充满了自由电子，光一进入就被这些电子瞬间吸收并以电磁波形式重新辐射出去。结果是：

• 没有漫反射（光根本没机会在内部多次散射就被吸收殆尽）；
• 极高（60%~100%），意味着大部分光直接以高光形式弹回；
• 是有色的——金属对不同波长光的吸收/反射比例不同。

金属	(RGB, 线性空间)
金 (Au)	(1.000, 0.766, 0.336)
银 (Ag)	(0.972, 0.960, 0.915)
铜 (Cu)	(0.955, 0.638, 0.538)
铁 (Fe)	(0.562, 0.565, 0.578)
铝 (Al)	(0.913, 0.921, 0.925)

金属看起来的”颜色”，本质就是它的 。 金子之所以是金色，不是因为它的”漫反射颜色”——金子根本没有漫反射——而是因为它的 在红绿波段高、在蓝色波段低。

电介质（Dielectric）

非金属（塑料、木头、皮肤、玻璃、瓷器、混凝土……）允许光线进入内部，因此既有漫反射也有高光。但电介质的 性质完全不同：

• 极低（通常 2%5%，对应 IOR ≈ 1.41.6）；
• 是无色的——对所有波长一视同仁；
• **物体的”颜色”**主要来自漫反射部分（即光在物体内部多次散射后剩下的颜色）。

电介质	(线性空间)
水	0.020
塑料 / 玻璃	0.040（默认）
皮肤	0.028
宝石（钻石）	0.171

工业 PBR 中绝大多数电介质都用 这个默认值——视觉差异微乎其微，但能让美术摆脱”为每种塑料调 ”的痛苦。

Metallic 工作流的物理本质

理解了上面两点，Unity URP 中那行神秘的代码就豁然开朗：

// 大多数引擎都有的关键定义
#define kDielectricSpec half4(0.04, 0.04, 0.04, 1.0 - 0.04)

// BRDFData 初始化阶段
brdfData.diffuse  = albedo * (1.0 - metallic);                      // ① 金属时 diffuse = 0
brdfData.specular = lerp(kDielectricSpec.rgb, albedo, metallic);    // ② 在 0.04 与 albedo 之间插值

这两行代码的物理含义：

• ①：metallic = 1 时，diffuse 完全消失——因为金属没有”光进入内部再散射”的过程；
• ②：metallic = 0 时，（电介质默认）；metallic = 1 时， 直接取 albedo——这反映了”金属的颜色就是它的 ”这一事实。

metallic 参数本质上是”两种光学现象的能量分配开关”，而 是这个开关的具体表达。

学术补遗：物理学严格意义上，电介质（Dielectric） 是能够被电极化的绝缘体——电荷只能在微观范围内移动产生极化，包括气态、液态、固态甚至真空。固态电介质里玻璃、树脂、高分子聚合物都属于此类。它们的反义词就是导体（金属）。

4.3 微表面理论：宏观平坦，微观崎岖

到这里我们已经搞清楚了总能量怎么分配——但还没讨论高光和漫反射各自的形状（如何分布到不同方向）。这就是微表面理论要回答的问题。

核心假设

微表面理论（Microfacet Theory）——由 Torrance & Sparrow 在 1967 年提出——的核心假设是：

宏观上看似平坦的表面，在极微观尺度下其实由无数个完美的微小镜面（microfacets）构成。

每个微表面都是绝对镜面——它对光做严格的镜面反射。但因为这些微表面朝向各异，从宏观角度看反射光被打散到多个方向，于是宏观上的”高光”才有了模糊、有了大小、有了形状。

哪些微表面对反射有贡献？

对于给定的入射方向 和出射方向 （以及对应的半角向量 ），只有那些法线恰好指向 的微表面，才能把入射光精确反射到出射方向。

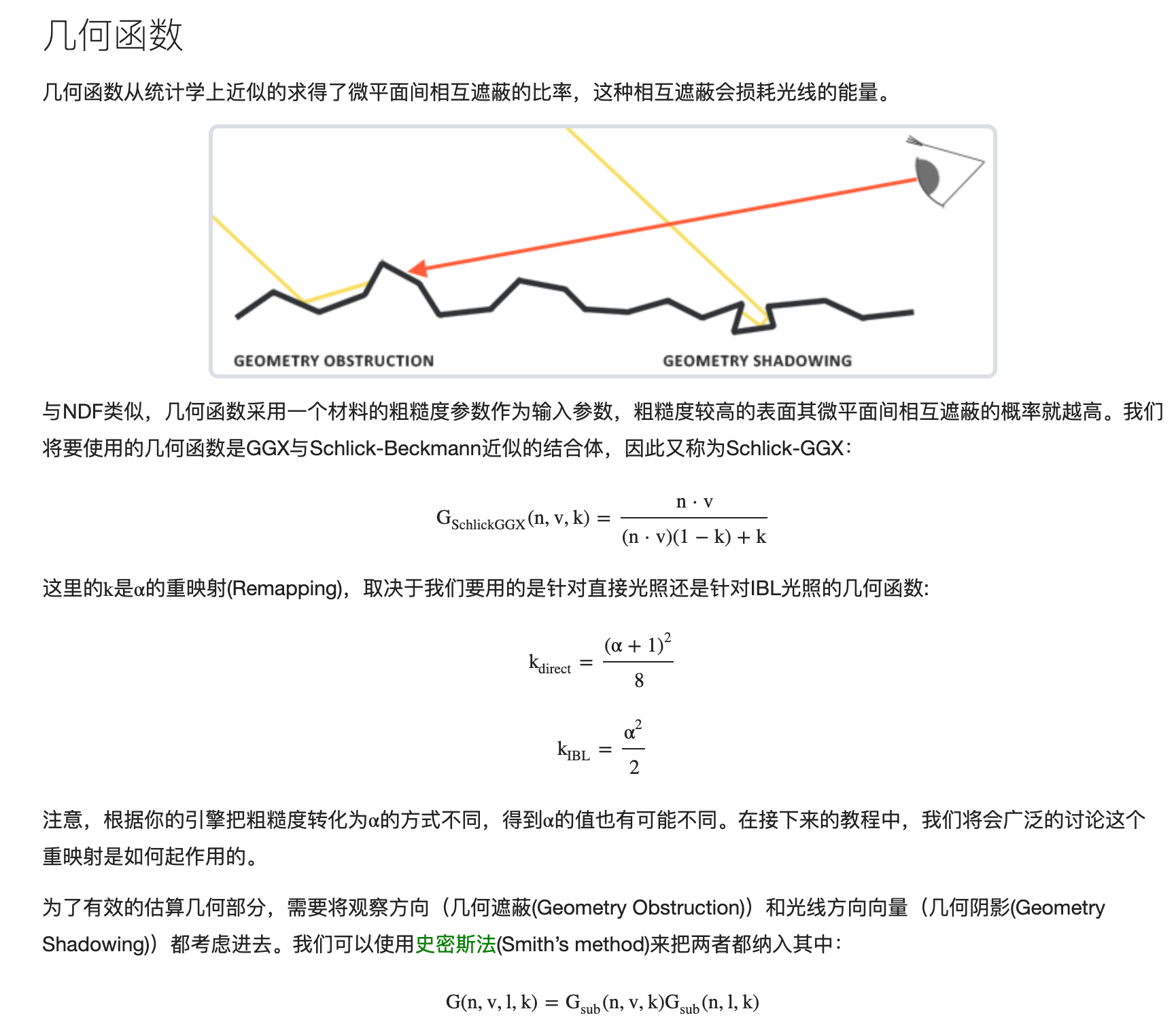

但”朝向正确”还不够——这些微面之间还会互相遮蔽（masking）和自阴影（shadowing）：

• 从光源方向看，前面的微面挡住后面的微面 → shadowing；
• 从相机方向看，前面的微面挡住后面的微面 → masking；

只有”朝向正确 + 既不被遮蔽也不被阴影”的微面，才真正参与反射。

三个统计量

要把上面的物理直觉变成可计算的公式，需要三个统计量：

1. 有多少微面朝向”正确”？（朝向半角向量 的概率密度） → 这就是后面要讲的 D 项（NDF）；
2. 这些朝向正确的微面，有多少没被遮蔽？ → 这就是 G 项（Geometry）；
3. 每个微面镜面反射的强度是多少？（菲涅尔效应） → 这就是 F 项（Fresnel）。

把这三个统计量乘起来，再除以一个归一化分母，就构成了下一节要讲的 Cook-Torrance 公式。

回到漫反射：对漫反射部分，微表面理论同样有效——光进入内部后的散射方向分布也受微表面统计影响，这就是 Oren-Nayar 模型的物理基础（详见 9.5 节）。

---

五、Cook-Torrance 框架

把 4.3 节的三个统计量整合，就得到了 Cook-Torrance 1982 年提出的镜面反射 BRDF 公式：

逐项解读：

• 分子 ：朝向正确的微面比例 × 单微面的菲涅尔反射率 × 这些微面没被遮蔽的比例；
• 分母 ：来自微面投影到宏观表面与几何归一化的精确推导（不是凭空冒出的常数 4）；
• 整体：宏观尺度上单位入射光对应的反射辐亮度密度。

这就是著名的 Cook-Torrance 框架（1982）。后续所有 specular BRDF 的发展，都是对 D / G / F 三项的精细化——而漫反射部分则在第九节单独演化。

接下来分别梳理三项的演化。

---

六、法线分布函数（D 项）的演化

6.1 Beckmann（1963）

Beckmann 分布假设微表面法线分布服从高斯：

物理推导严格，但实时渲染中存在两个问题：

1. 包含 exp() 与高次方除法，运算开销大；
2. 高光衰减过快，无法表现真实金属在掠射角的”晕染”。

6.2 Phong（标准化版）

便宜，但本质是经验拟合，没有微表面理论支撑，且高光过于”硬”。

6.3 GGX / Trowbridge-Reitz（工业标准）

GGX 由 Walter 等人在 2007 年的论文 “Microfacet Models for Refraction through Rough Surfaces” 中重新引入实时渲染（其原始形式实为 1975 年 Trowbridge-Reitz 的发现）：

其中 （Disney 约定）。GGX 之所以击败 Beckmann 成为现代标准，原因有三：

1. 长尾特性（Long Tail / Heavy Tail）：高光中心衰减后并不归零，而是缓慢拖出一条尾巴，与 MERL 数据库的实测拟合显著优于 Beckmann；
2. 解析采样可行：GGX 的 CDF 可解析反演，便于重要性采样，路径追踪与 IBL 预积分都能受益；
3. GPU 友好：仅含一次平方倒数运算，无 exp()，ALU 成本极低。

// URP BRDF.hlsl 中的 GGX NDF
float D_GGX(float NoH, float roughness)
{
    float a2 = roughness * roughness;
    float d = (NoH * a2 - NoH) * NoH + 1.0;
    return a2 / (PI * d * d);
}

注意这里巧妙利用了 (NoH * a2 - NoH) * NoH + 1.0 = NoH^2 * (a2 - 1) + 1，省一次乘法。

---

七、几何遮蔽函数（G 项）的演化

7.1 物理意义

G 项度量微表面之间的相互遮挡：从光源方向看不到的微表面（Shadowing）和从相机方向看不到的微表面（Masking），它们的交集才是对反射有效的微表面比例。

7.2 Cook-Torrance 隐式几何项

最早的 Cook-Torrance G 项基于 V 形凹槽假设：

物理基础薄弱，但当年 GPU 性能限制下仍被广泛采用。

7.3 Smith 模型

Smith（1967）提出更严格的统计模型：将 Shadowing 与 Masking 视为独立事件，分别用基于 NDF 的可见性函数 表达：

对 GGX，对应的 函数为：

7.4 Heitz 高度相关 Smith Joint（现代标准）

“独立性假设”在 Shadowing 与 Masking 高度相关时（例如同方向掠射）会高估能量损失。Heitz 在 2014 年的论文 “Understanding the Masking-Shadowing Function in Microfacet-Based BRDFs” 中提出高度相关的联合可见性函数（Height-Correlated Smith Joint）：

或写为：

其中 是 Heaviside 函数。这个版本在能量守恒上表现最佳，已成为 UE5、Unity HDRP、Filament 的默认实现。

7.5 工程优化：可见性项 V

由于 G 项在 BRDF 中总是与 同时出现，将其合并为单一可见性项 可消去掠射角的奇异性：

代入 GGX 后可解析化简为：

// Filament / URP 中的可见性函数
float V_SmithGGXCorrelated(float NoV, float NoL, float roughness)
{
    float a2 = roughness * roughness;
    float GGXV = NoL * sqrt(NoV * NoV * (1.0 - a2) + a2);
    float GGXL = NoV * sqrt(NoL * NoL * (1.0 - a2) + a2);
    return 0.5 / (GGXV + GGXL);
}

Hammon 还提出了一个免 sqrt 的近似：

UE4 移动端常用此版本进一步省 sqrt。

---

八、菲涅尔项（F 项）的演化

8.1 从 4.2 节到精确菲涅尔

第四节我们已经为 建立了直觉——光线垂直入射时被表面直接反射的比例，金属/电介质有截然不同的取值。但 仅是垂直入射这一种特殊情况。菲涅尔项 描述的是反射比随入射角变化的完整规律——掠射角下几乎全反射（），垂直入射时收敛到 。

完整菲涅尔方程涉及 s 偏振与 p 偏振两个分量，在实时渲染中无法直接使用。 的取值参考 4.2 节金属/电介质对照表。

8.2 Schlick 近似

Schlick（1994）的近似公式将菲涅尔项压缩到一次五次方：

float3 F_Schlick(float u, float3 f0, float f90)
{
    return f0 + (f90 - f0) * pow(1.0 - u, 5.0);
}

直观理解：

• （半角与入射光的夹角余弦）；
• 垂直入射时 ，，结果为 ；
• 掠射角时 ，，结果为 。

8.3 与 的双控

通用 Schlick 近似在 处插值。直观理解为：

决定”正面有多亮”， 决定”边缘有多亮”。

材质类型			说明
金属	基于固有颜色（如铜 0.95, 0.64, 0.54）	1.0	掠射几乎全反射
非金属	0.02~0.08（IOR 1.5 ⇒ 0.04）	1.0	塑料、皮肤、木头
布料（丝绸/天鹅绒）	0.02~0.04	0.5~1.0（艺术调控）	强化掠射反射，突出”包边亮”

这就是为什么布料的 Sheen 效果能用 Schlick 近似的 通道来艺术化控制——这点在第四篇会展开。

在大多数电介质和金属上，Schlick 近似与精确菲涅尔的误差小于 1%，但在低折射率介质（IOR < 1.4）和导体的某些波段会出现可见偏差，因此 Disney BRDF 在精确路径追踪场景下仍会使用完整菲涅尔。

---

九、漫反射（Diffuse）模型的演化

第四节我们从两种光学现象出发，建立了”漫反射 = 总能量 − 高光”的物理直觉。漫反射模型四十年的演化，本质上是围绕两个问题的逐步修补：

1. 能量问题：漫反射的能量怎么和镜面反射正确分配？
2. 形状问题：粗糙表面的漫反射真的”对所有出射方向无差别”吗？

我们按这条主线串起 Lambert → 能量危机 → Shirley 耦合 → Oren-Nayar 四个阶段，自然过渡到第二篇 Disney Diffuse 的工业折中。

9.1 理想的起点：Lambert

最简单的假设：光折射进物体内部后，被绝对均匀地散射到所有方向。BRDF 与方向完全无关：

其中 是 albedo，分母 来自半球积分归一化。

float Fd_Lambert()
{
    return 1.0 / PI;
}
float3 Fd = diffuseColor * Fd_Lambert();

Lambert 的两个假设都是粗暴近似：

• 形状层面：现实粗糙表面（月球、混凝土、棉布）在掠射角并不”无差别”——它们边缘反而更亮（retro-reflection），Lambert 完全没体现；
• 能量层面：Lambert 自己不知道镜面反射存在——它只管自己那份能量，不管”被高光抢走多少”。

工程脚注：Unity URP 中出于美术习惯保留亮度，diffuse 项没有除以 PI，相应地 specular 项要乘 PI 维持能量平衡——这是一个偏离物理但被引擎广泛沿用的工程妥协。

Minnaert 与早期经验修正（1941）

Lambert 之后、Shirley 之前，曾有一段”纯经验拍脑袋”的过渡期。Minnaert（1941，最初用于天文观测月球反照率）提出了一个简单的修正形式：

参数 控制边缘变暗（）或变亮（）。这种纯经验修正既不基于微表面统计，也不考虑能量守恒——只是工具箱里的”调参旋钮”。但它是漫反射开始脱离 Lambert 的第一次尝试。类似工作还有 Lommel-Seeliger（稀薄介质）、Hapke（行星表面），多用于天文与遥感，游戏引擎中已被 Oren-Nayar 与 Shirley 取代。

之所以在这里提到它，是为了说明：学界从 1940 年代起就意识到 Lambert 的局限，但缺乏理论框架——一头缺能量耦合的物理基础（Shirley 1997 才补上），另一头缺形状的微表面解释（Oren-Nayar 1994 才补上）。

接下来的演化，就是分别修补”能量”与”形状”这两条线索。先看更严重的”能量层面”。

9.2 灾难的发生：非耦合的能量危机

第四节我们已经知道：”被高光反射走的光，不能再变成漫反射”。但 Blinn-Phong 时代的引擎完全无视这一物理事实，直接把 Lambert 漫反射和 Phong 高光暴力相加：

这条公式本身没毛病——除了它严重违反能量守恒。后果是经典的”塑料感”：

边缘过曝灾难

考虑掠射角的情况：当视线接近表面切线方向时，菲涅尔效应让镜面反射 飙升至接近全反射。物理上，此时应该几乎没有光进入物体内部，漫反射 应当显著变暗。但在 Blinn-Phong 中：

• 漫反射 仍然按 Lambert 计算——没有任何衰减；
• 镜面反射 因菲涅尔变得很强；
• 两者相加的总反射能量超过了入射能量。

视觉表现：物体边缘诡异地发亮、发白，整体呈现廉价塑料质感——美术只能靠手动降低 强行调和，但那又破坏了正面的高光强度。整个 PBR 出现之前，所有引擎都被这个矛盾困扰着。

调参泥潭

更糟的是这种非耦合带来的资产不可移植性：

• 在白色摄影棚下调好的塑料球，到了黄昏 HDRI 下又变成了”金属塑料怪”；
• 同一套 albedo 在不同 specular 强度下能呈现完全不同的颜色感受；
• 美术只能针对每个场景单独调材质，资产无法复用。

PBR 革命的第一个动机，就是结束这场能量灾难。

9.3 能量的补救：Shirley 耦合模型（1997）

为终结上述灾难，Shirley 等人在 1997 年的 “A Practitioners’ Assessment of Light Reflection Models” 中首次将菲涅尔透射率引入漫反射项，把第四节那条两种光学现象的物理事实直接翻译成公式。

公式

直观理解：

• 入射时损失一次菲涅尔反射： 表示有多少能量真正穿过表面进入了内部；
• 出射时再次损失菲涅尔反射： 表示从内部散射出来后，还有多少能在视线方向被观察到；
• 两者剩下的乘积才是真正可被看到的漫反射能量。

掠射角时 ，，漫反射被显著压暗——这正好回到第四节我们建立的直觉：掠射角下高光抢走几乎全部能量，漫反射应近乎消失。

// Shirley energy-coupled diffuse 简化形式
float3 Fd_Coupled(float NoL, float NoV, float3 albedo, float3 F0)
{
    float3 F_in  = F_Schlick(NoL, F0);   // 入射方向衰减
    float3 F_out = F_Schlick(NoV, F0);   // 出射方向衰减
    return albedo * (1.0 - F_in) * (1.0 - F_out) / PI;
}

意义

Shirley 这一步的意义远超它本身——它第一次把高光和漫反射在物理层面锁死。从此以后任何号称 PBR 的着色模型，都必须显式或隐式地满足能量耦合约束。Disney 2012 BRDF、Frostbite Diffuse、UE4 / URP 的能量预分配（albedo * (1 - metallic)），全部源自这一思路。

历史小注：Phong 早在 Shirley 之前就尝试过类似想法，但缺乏菲涅尔的精确表达。Shirley 的贡献在于把”能量耦合”从经验拍脑袋升级为基于菲涅尔的严格数学表达。

9.4 形状的补救：Oren-Nayar 模型（1994）

Shirley 解决了能量分配问题，但还有一个独立的问题：形状失真。

Lambert 假设表面是绝对平坦的——光在内部”完美均匀地散射”。但如果表面是粗糙的呢？想象月球表面布满凹凸不平的环形山、砖墙的水泥粗砂、织物的纤维交错。这些表面在掠射角下并不会变暗，反而会变亮——这就是粗糙表面的特征：逆反射（Retro-reflection）。

物理直觉

Oren & Nayar 在 1994 年的 “Generalization of Lambert’s Reflectance Model” 中给出了解释：

• 把表面建模为一系列 V 形凹槽；
• 光在掠射方向打到 V 形凹槽时，能照亮槽内”朝向相机”的那一面；
• 同时这些朝向相机的面相互遮蔽，限制了光向其他方向散射；
• 净效果：掠射角看到的”亮区”比 Lambert 预测的更多。

这就是为什么月球望远镜里的圆盘边缘和中心一样亮（如果是 Lambert 球应当像水滴一样边缘暗）——月球表面的粗糙度产生了 retro-reflection。

公式

其中 是粗糙度的标准差，，。

痛点：能量未耦合 + 性能昂贵

Oren-Nayar 解决了形状问题，但留下了两个新麻烦：

1. 没有能量耦合：Oren-Nayar 仍然是个”独立”的漫反射，不知道镜面反射的存在。在 PBR 工作流中需要额外手动加 Shirley 的 衰减；
2. ALU 开销：包含 sin、tan、多次条件判断，每像素几十个 ALU 指令，在性能敏感场景被认为”性价比不高”。

工程上常用一个 UE4 的简化版本：

half3 Diffuse_OrenNayar(half NoV, half3 albedo, half roughness)
{
    half lambda = -0.5 * NoV + 1;
    half lambda2 = (1 - lambda);
    half fakey = (1 - lambda2 * lambda2) * 0.62;
    return lerp(1, fakey, roughness) * albedo;
}

9.5 演化总结：呼唤工业界的大一统

回顾这条演化链，工业界面对的处境其实很尴尬：

模型	解决了能量？	解决了形状？	性能
Lambert	❌	❌	极快
Minnaert	❌	🟡 仅经验	快
Shirley Coupled (1997)	✅	❌	中等（多次菲涅尔）
Oren-Nayar (1994)	❌	✅	慢（含 sin/tan）

学术界搞出了能量精确的 Shirley，又搞出了形状精确的 Oren-Nayar，但没有任何一个模型同时解决了两个问题，更没有一个能跑满 60fps。

工业界急需一个”缝合怪”——既能体现能量耦合精神，又能表现 retro-reflection 形状，还能让 GPU 廉价求值。

这就是 Disney Diffuse（2012）的舞台。Burley 用一对 Schlick 的 pow5 项同时拟合这两种现象——它在严格能量守恒上做了妥协，但在视觉上”看起来很对”，并且只比 Lambert 多几个 ALU。

下一篇，我们就走进 Disney 的世界。

---

十、白炉测试（White Furnace Test）

把所有理论拼起来后，需要一个验证工具。白炉测试就是这个工具——将物体放入恒定 1.0 亮度的环境光（”白炉”）中，对纯白色金属（），理论上每个像素应当都是 1.0。任何偏暗都意味着 BRDF 损失了能量。

// 简化的白炉测试：对 BRDF * NoL 在半球做数值积分
float3 WhiteFurnaceTest(float3 N, float3 V, float roughness)
{
    float3 sum = 0;
    const int N_SAMPLES = 1024;
    for (int i = 0; i < N_SAMPLES; ++i)
    {
        float2 Xi = Hammersley(i, N_SAMPLES);
        float3 H = ImportanceSampleGGX(Xi, N, roughness);
        float3 L = reflect(-V, H);
        float NoL = saturate(dot(N, L));
        sum += SpecularBRDF(L, V, N, roughness, 1.0) * NoL;
    }
    return sum / N_SAMPLES;
}

实测会发现：单次散射的 Cook-Torrance 在高粗糙度下能量明显损失（ 而非 1.0），这是因为模型只考虑了光线的”一次反射”。这条线索会在第五篇 Kulla-Conty 补偿处展开。

---

十一、本篇总结

第一篇我们走完了一条完整的物理 → 数学 → 工程链条：

物理基础

• 光打到物体表面只有两种光学现象：表面反射（Specular）或折射进入内部后散射（Diffuse）；
• 总能量守恒：被高光抢走的，不能再变成漫反射；
• 金属与电介质的差异本质上是 的差异，决定了两种光学现象的分配比例。

微表面统计

• 宏观平坦的表面在微观下由无数微小镜面构成；
• 三个统计量回答三个问题：D（多少朝向正确）、G（多少没被遮蔽）、F（每个微面反多少）；
• Cook-Torrance 把它们组合成 。

D / F / G 三项与漫反射的演化

概念	关键演化路径	工程实现
渲染方程	Kajiya 1986	URP LightingPhysicallyBased()
NDF (D)	Beckmann → Phong → GGX	D_GGX()
几何项 (G/V)	隐式 → Smith → Smith Joint	V_SmithGGXCorrelated()
菲涅尔 (F)	精确 → Schlick (双控 )	F_Schlick()
漫反射	Lambert → 能量危机 → Shirley → Oren-Nayar	见第二篇 Disney Diffuse

留下两个待解问题

1. 能量+形状的统一：学术界给出了 Shirley（能量精确）与 Oren-Nayar（形状精确），但没有任何模型同时解决两者，更没有能在 60fps 下跑动的统一方案；
2. 参数化标准：每个 BRDF 项的参数（、、各向异性等）如何打包成一组美术友好、跨引擎可移植的统一接口？

这两个问题都将在 Disney Principled BRDF（第二篇）中得到工业界的统一答案。

---

十二、工程调试

Diffuse 项的能量溢出排查

如果你在自定义 PBR shader 中观察到”白色塑料球比白色金属球还亮”，几乎可以肯定是 diffuse 没做能量耦合。检查清单：

1. 关闭直接光，只看 IBL：纯漫反射输出应当 ≤ albedo（理论上限）；如果偏亮，说明 specular IBL 也被算进了 diffuse 通道；
2. 抓帧看 G-Buffer：在 RenderDoc / Frame Debugger 里查 _GBuffer0（diffuse）通道，纯白塑料应当显示约 (0.96, 0.96, 0.96)，剩 4% 给了 ；
3. 检查 metallic 边界：metallic = 1.0 时，diffuse 通道必须为 0；任何残留都是工作流 bug。

NoV 边界 NaN

F_Schlick(NoV, F0) 中如果 且 ，结果是 ，不会 NaN；但在 V_SmithGGXCorrelated 中分母 在 时退化。常见做法：

float NoV = abs(dot(n, v)) + 1e-5;   // 防 0；abs 处理背面法线

abs 而非 saturate 是为了背面光照的合理性（双面材质如树叶、纸）。

视锥外 Hammersley 序列偏差

烘焙 BRDF LUT 时，如果 importance sampling 的方向 L 落在表面下方（NoL ≤ 0），必须 continue 跳过——不要简单地 saturate，否则积分误差会累积导致 LUT 噪声。

---

参考文献

1. Kajiya, J. T. (1986). The Rendering Equation. SIGGRAPH ‘86.
2. Cook, R. L., & Torrance, K. E. (1982). A Reflectance Model for Computer Graphics. ACM TOG.
3. Walter, B., et al. (2007). Microfacet Models for Refraction through Rough Surfaces. EGSR.
4. Heitz, E. (2014). Understanding the Masking-Shadowing Function in Microfacet-Based BRDFs. JCGT.
5. Schlick, C. (1994). An Inexpensive BRDF Model for Physically-based Rendering. EG.
6. Oren, M., & Nayar, S. K. (1994). Generalization of Lambert’s Reflectance Model. SIGGRAPH ‘94.
7. Shirley, P., et al. (1997). A Practitioners’ Assessment of Light Reflection Models. Pacific Graphics.
8. Minnaert, M. (1941). The reciprocity principle in lunar photometry. Astrophysical Journal.
9. Hammon, E. (2017). PBR Diffuse Lighting for GGX+Smith Microsurfaces. GDC.
10. QianMo. PBR-White-Paper. GitHub.
11. LearnOpenGL CN. PBR 理论.
