半透明对象渲染
一、研究背景与核心问题
在计算机图形学里，半透明对象渲染一直是个老大难
- 传统方法：先排序片元（按深度远到近），再逐个做 α 混合。但这要求正确排序，代价高且在复杂场景（如粒子系统、毛发）会失效。
- 理想方案：OIT（Order-Independent Transparency），核心思想是消除对渲染顺序的依赖。
- 精确 OIT：用 per-pixel linked list 或 A-buffer 存储所有片元，再排序 & 混合，内存/性能消耗大。
- 近似 OIT：追求“足够好”，但性能开销要可控。
WBOIT「McGuire、Bavoil（2013，NVIDIA）」 就是这种近似方案里最经典的一个，它的核心思想是：每个像素不保存片元列表，而是用加权和的方式直接近似累积颜色与透明度。
深度混合的顺序无关半透明渲染
- 部分覆盖（Partial Coverage）的应用场景：许多渲染现象需通过部分覆盖建模，包括火焰、烟雾、毛发、云层、带过滤轮廓的物体、非折射玻璃及力场、魔法等特效。其核心是像素被多个表面部分覆盖时，最终颜色依赖表面深度顺序。
- 传统渲染的局限：经典的Porter-Duff OVER合成算子（“从后到前alpha混合”）需明确表面深度顺序，实现时需存储/排序图元或片段，存在时间与内存成本，部分场景还需特殊硬件支持实时渲染。
- 无序透明（OIT）的需求：为避免排序成本，需开发“无序透明”方法，即不依赖表面顺序的合成算子，同时满足低硬件依赖、低内存占用、无表面穿插“跳变”（popping） artifact等需求。
二、核心概念与基础方法
1. 部分覆盖的数学建模
- 用标量覆盖度
「不透明度」和预乘颜色 描述表面， 表示完全覆盖， 表示无覆盖。 - 预乘颜色的优势：支持零覆盖表面通过发射光贡献场景亮度（如“上帝射线”）；避免MIP映射或双线性过滤时

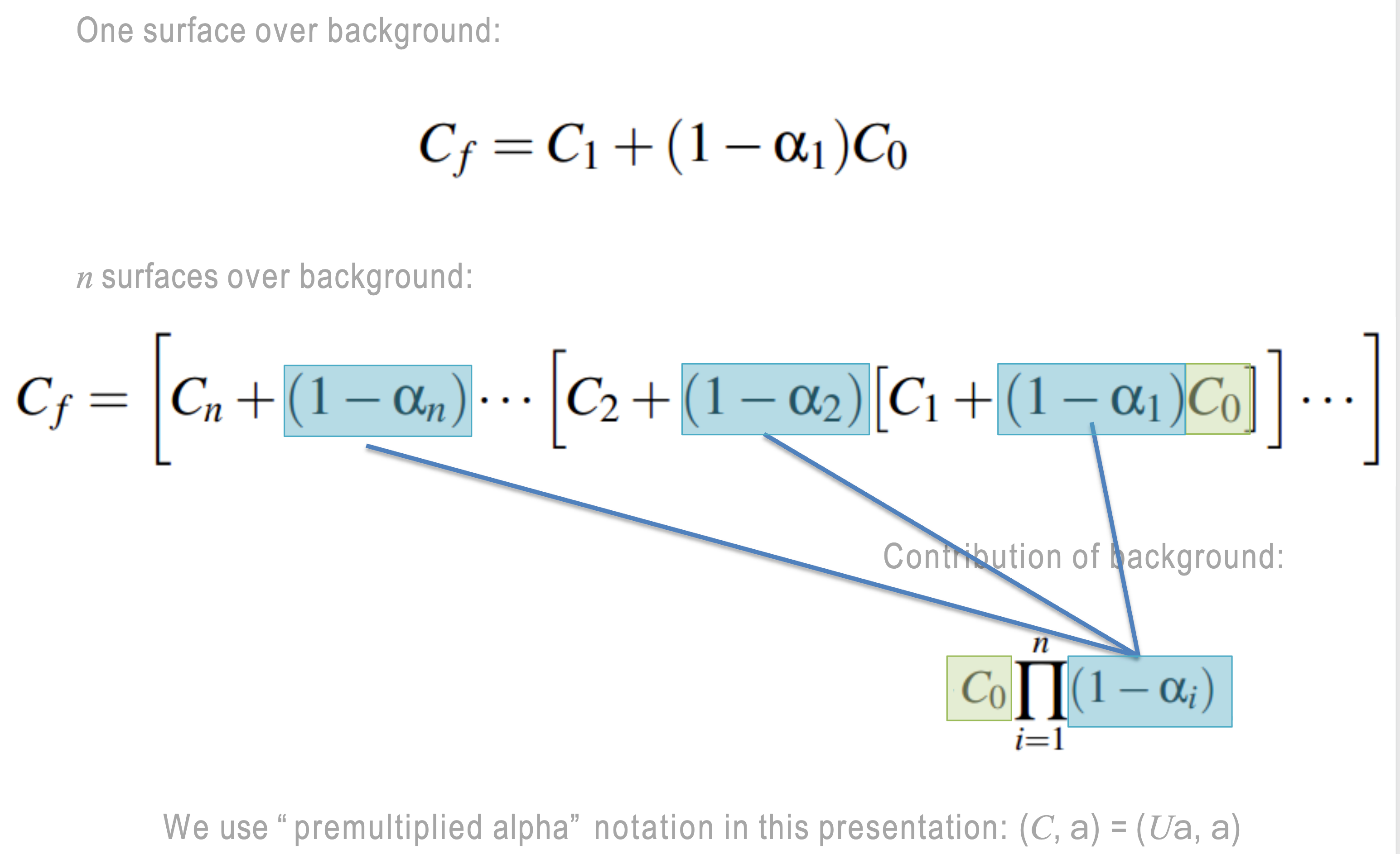

区域的颜色渗透。 - OVER算子公式（从后到前迭代合成）：
单个前景表面1与背景表面0合成：

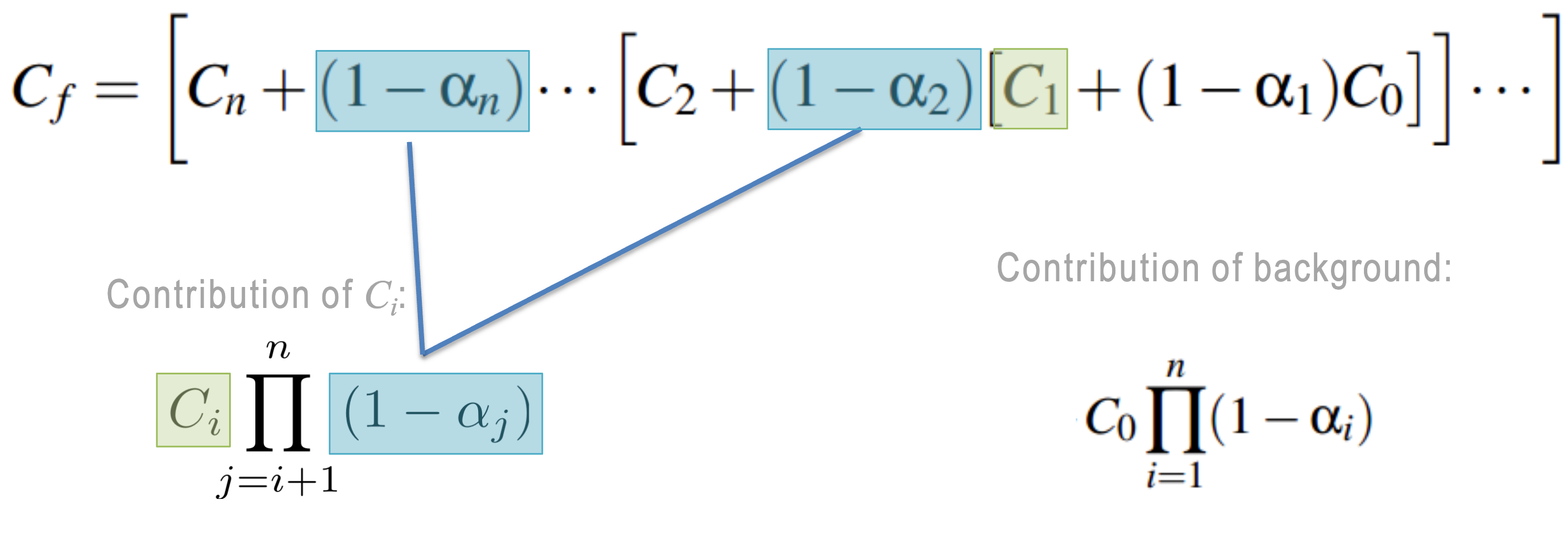

多个表面合成：
OVER算子依赖“表面覆盖区域统计独立”假设，并非所有场景的“真值解”，但仍是行业标准参考。
2. 无序透明（OIT）方法分类
论文聚焦第四类“混合式无序透明”（Blended OIT），因其简洁性适配低配置平台，前三类方法仅简要提及：
- 转换
为二进制覆盖度，每像素存储多采样。 - 仅存储最近的部分表面。
- 建立深度上的连续密度模型。
- 混合式OIT：重新定义可交换的合成算子，无需特殊硬件，仅需常规渲染到纹理和混合，内存占用小（3-5个标量/纹理），无表面穿插跳变。
三、其他混合式OIT方法
1. Meshkin方法（2007）
- 首个可交换的混合式OIT算子，核心是“加权和”：
- 实现逻辑：先渲染不透明表面，复制颜色缓冲到纹理；关闭深度写入，启用“GL_ONE, GL_ONE”混合，通过片段着色器计算
并累加。 - 局限：(\alpha)较大或颜色差异显著时，亮度和背景覆盖度与OVER算子偏差大，甚至超出原颜色色域。
2. Bavoil & Myers方法（2008）
- 改进Meshkin算子，通过“加权平均”优化覆盖度和颜色近似：
- 实现逻辑：需两个纹理（accumTexture存储
和 累加值，countTexture存储表面数量），先累加透明表面信息，再通过“GL_ONE_MINUS_SRC_ALPHA, GL_SRC_ALPHA”混合计算最终颜色。 - 局限：引入
、 的“完全不可见表面”会干扰结果，改变高覆盖度表面的颜色。
四、论文提出的新混合式OIT方法
深度加权
基础方法的局限：颜色仅由覆盖度主导，忽略深度顺序（如前景白色烟雾与背景深色烟雾混合，结果与深度无关，不符合视觉直觉）。
核心改进：解决Bavoil & Myers的“零覆盖表面干扰”问题，保证背景覆盖度与OVER算子完全一致，同时优化颜色表示。
实现优势：单遍几何渲染，无需多重采样，仅需常规混合（OpenGL/WebGL/GLES均支持）。
改进思路：为颜色和覆盖度添加“深度权重”
，近表面权重更高，模拟真实遮挡关系。 深度加权算子公式：
其中
权重函数设计原则：
- 单调性：随相机距离
增大而单调递减（ 为相机空间值，远离相机时为负）。 - 覆盖度关联：权重需随
减小而降低，避免近表面低覆盖度物体干扰远表面高覆盖度物体。 - 数值稳定：通过 clamping 避免16位浮点数溢出/下溢（如
）。
- 单调性：随相机距离

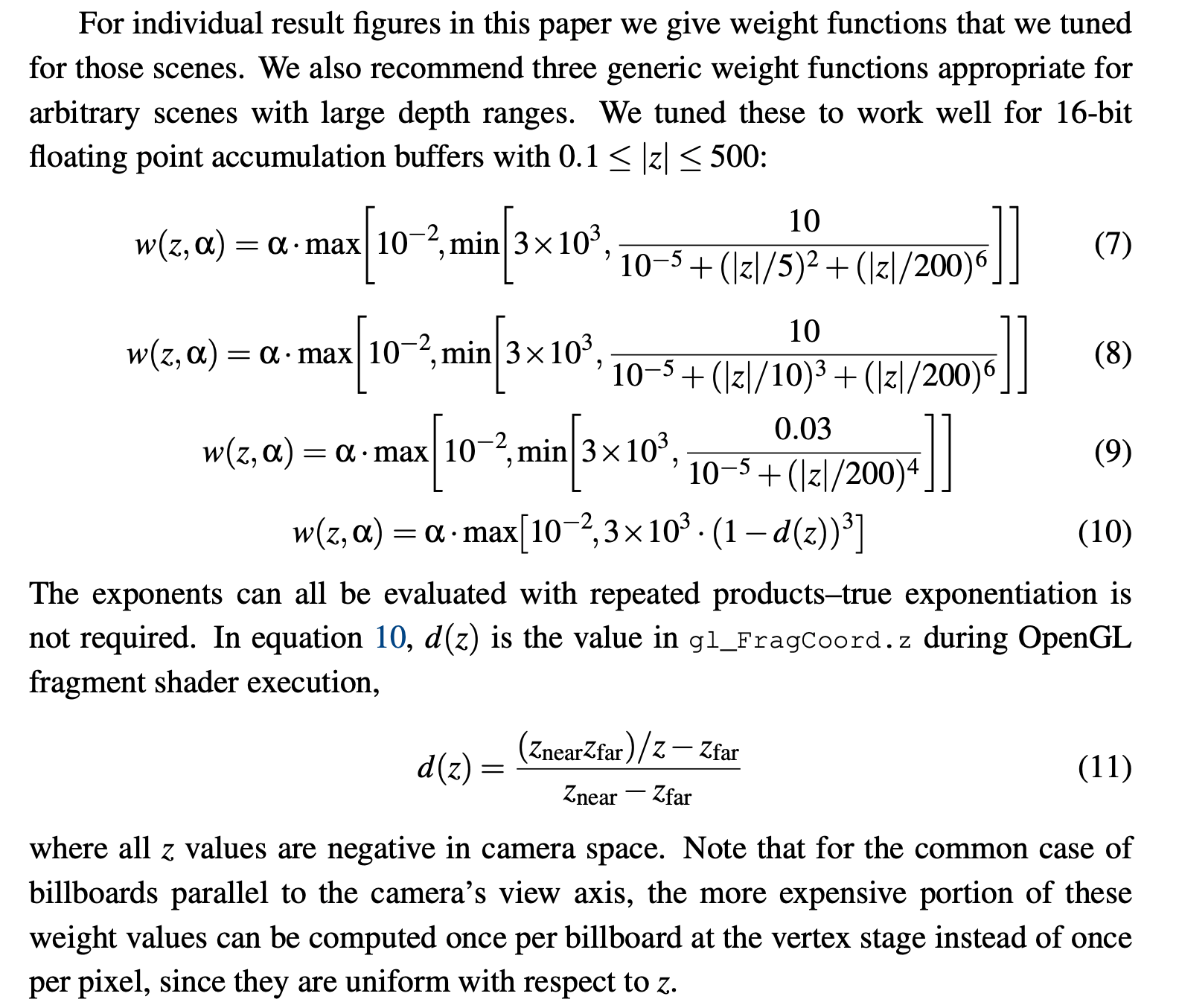

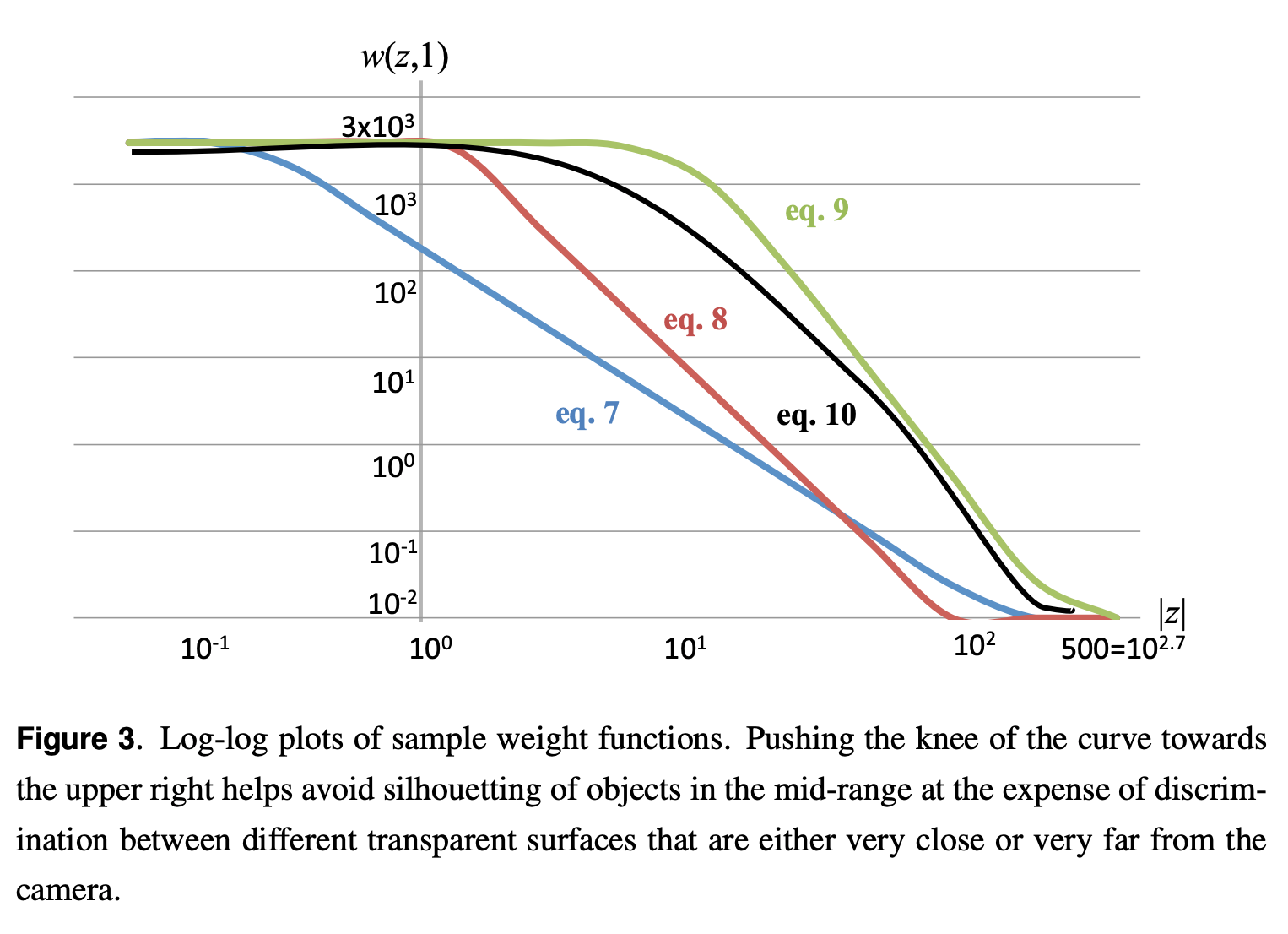

推荐通用权重函数（适配
场景）： （ 为OpenGL的gl_FragCoord.z值）。
五、WBOIT 的实现细节

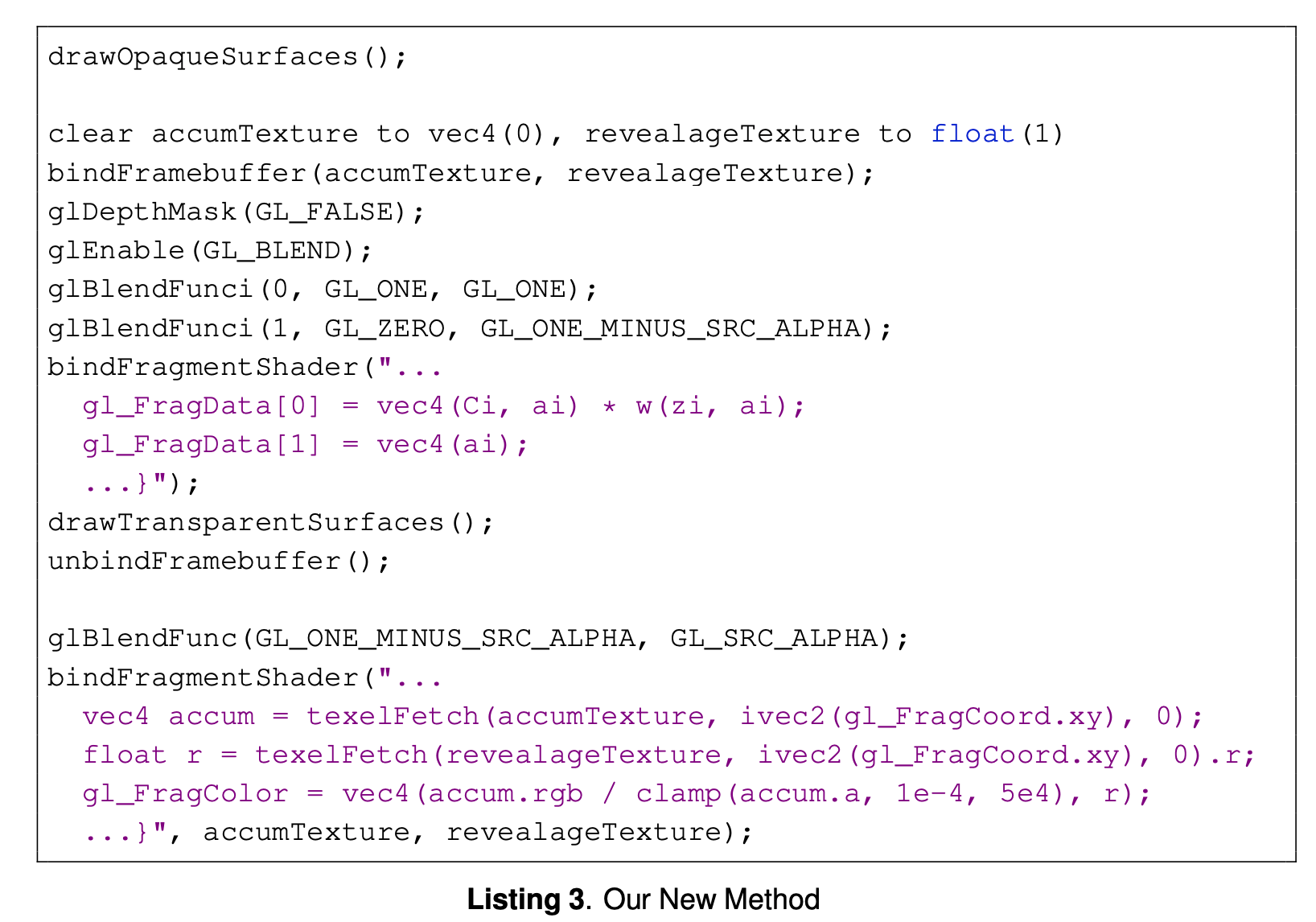

- 基础新方法实现（Listing 3）：需两个纹理（accumTexture累加

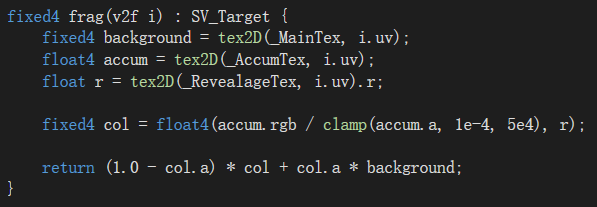

和 ，revealageTexture跟踪背景可见度），分“累加透明表面”和“计算最终颜色”两步。 - 低配置平台适配（Listing 4）：针对无“每渲染目标独立混合”的设备（如DX9主机），重构纹理存储，用单个混合函数实现。
- 优化技巧：粒子系统/毛发可按“系统级”粗排序，内部无需排序；单色透明表面可打包纹理减少带宽；体积渲染需先归一化覆盖度再上采样，避免边缘过暗。

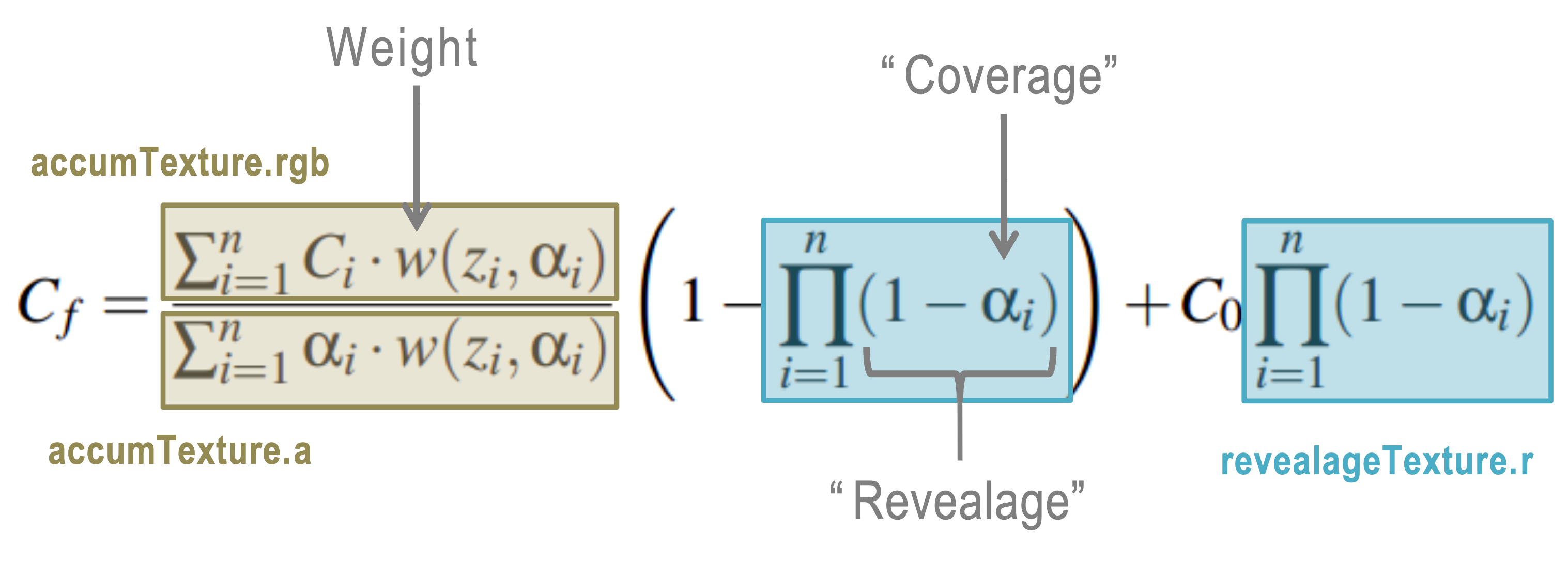

数学公式：
对像素内的所有片元
最终结果：
其中权重
这样深度越靠前的片元权重越高，视觉效果近似“前面的片元更遮挡后面的片元”。
六、优缺点
✅ 优点：
- 不需要 per-pixel linked list 或复杂排序，性能好，适合实时渲染。
- 结构简单，只需要 2 张 RT。
- 在大多数情况下（粒子、毛发、烟雾）效果足够好。
❌ 方法局限：
- 大深度范围+密集异色透明表面：难以同时区分“簇内”和“簇间”表面，虽仍优于传统方法，但精度受影响。
- 深度平移非不变性：整体场景沿深度轴移动可能改变颜色，但过渡平滑，且前景精度优先。
- 隐含假设：依赖“表面覆盖区域独立”“颜色相似或深度均匀分布”“近表面颜色精度优先”，违反时可能出现偏差。
七、结论与应用价值
- 核心优势：新方法（尤其是深度加权版）无需排序，保证背景覆盖度正确，颜色精度优于传统混合式OIT；仅需常规GPU混合，内存占用低，适配移动端、主机等受限平台。
- 典型应用：粒子系统、毛发、烟雾、雾效等场景，避免表面穿插的“跳变” artifact，提供平滑视觉过渡。
- 行业意义：为实时渲染（如游戏、VR）提供高效的无序透明解决方案，平衡精度、性能与硬件兼容性。
WBOIT 是一种 “用数学加权混合代替几何排序” 的近似透明度算法，能在实时渲染中以低成本获得大部分场景的“足够正确”的半透明效果。
八、相关改进
- MSAA + WBOIT：提升边缘质量。
- 深度感知权重函数：可以选择指数衰减、倒数衰减，调节前后片元贡献。
- 结合 TAA：改善噪声与稳定性。
