计算机图形学 · 延迟渲染 · 内存优化
八面体法线编码
Octahedral Encoding
3D 单位向量到 2D 坐标的高效映射方案
在现代图形学和高阶渲染管线中，八面体法线编码（Octahedral Normal Encoding）是一种将三维单位向量（如表面法线）编码为二维坐标的极其高效的方法。它是对八面体环境贴图技术的扩展应用。本文我们将拆解其几何投射原理，并提供可直接用于实际渲染管线的 HLSL 实现。
01
核心逻辑：降维与映射

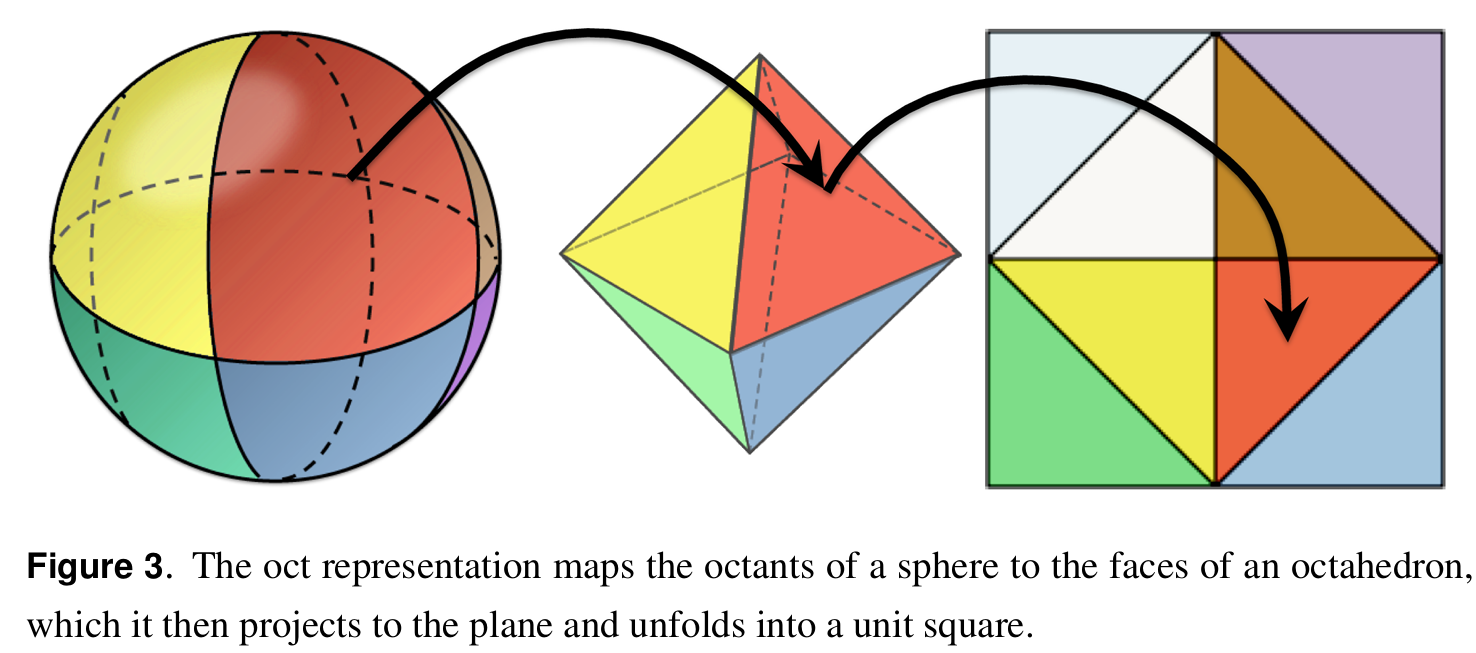

这种编码方法的基本思想是将法线向量投影到一个八面体上，然后将八面体“剪开”并平铺折叠在一个正方形上。
核心映射公式（无三角函数）
注意：当
极低的计算开销
编码和解码过程完全无需使用三角函数（sin/cos），仅使用基础的加减乘除、绝对值和符号判断，ALU 指令消耗极小。
分布均匀 & 无极点崩坏
相比球面坐标映射在极点造成的严重精度聚集和扭曲失真，八面体展开法在全空间的精度分布更为均匀。
极致的显存压缩
将 3 通道法线完美压缩为 2 通道，在延迟渲染的 G-Buffer 中释放出宝贵通道，也是 BC5 (ATI2) 纹理格式的绝配。
02
交互式理解：空间折叠推演
我们可以通过交互面板与流水线推演来建立物理直觉：
🕹️ 交互式可视化：向量在 2D UV 空间的折叠映射
* 操作提示：尝试将 Z 分量滑至负数，会直观地感受到映射点从菱形中心“跃迁”并向外四角对折的现象，这正是 1.0 - abs(result.yx) 逻辑在起作用。
1
构建基准：单位球体与内置八面体
想象一个半径为 1 的球面，以及放置在球心的一个正八面体。
八面体由 8 个等边三角形面组成，其 6 个顶点精准地钉在坐标轴上：
2
射线投影：球面落到平直面上
沿球心发射射线穿过球面，记录在八面体上的落点。
从球心向外看，每个单位向量都会像手电筒的光一样，穿过八面体的某一个面。这个交点就是向量在八面体上的初步投影，即
3

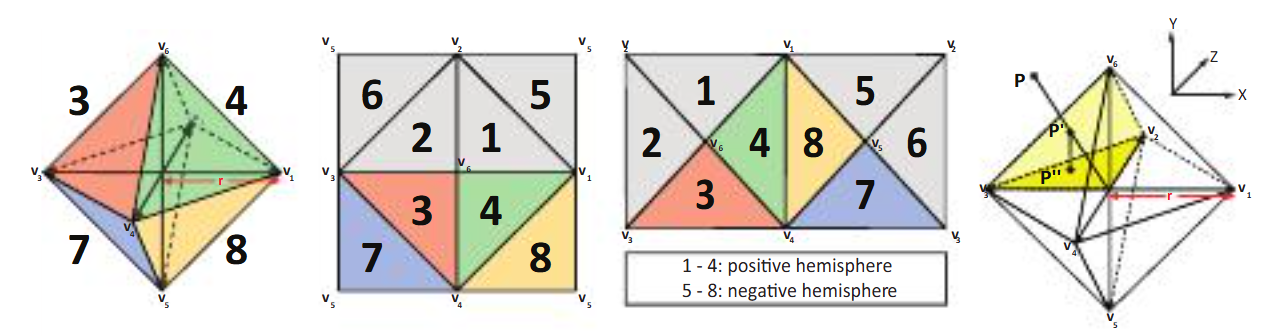

二维降维：展开十字与正方形映射
纸盒拆解与连续性折叠。
将八面体像纸模一样沿边剪开，它会变成一个二维的十字形状。为了最优化纹理存储，我们要把外围的四个三角形（对应
03
工程实践：HLSL 源码实现
HLSL 源码，以及针对 G-Buffer 读写的映射处理示例。
// 八面体法线编码函数 - 将单位向量编码为 2D 坐标 [-1, 1]
float2 EncodeNormalOctahedral(float3 normal)
{
normal = normalize(normal);
// 步骤1：计算 L1 范数并归一化 xy
float sum = abs(normal.x) + abs(normal.y) + abs(normal.z);
float2 result = normal.xy * (1.0 / sum);
// 步骤2：当 z 为负时进行下半球折叠
if (normal.z < 0.0)
{
// 硬件级并行技巧：result >= 0.0 返回的是 bool2 向量
float2 signedResult = (result >= 0.0) ? float2(1.0, 1.0) : float2(-1.0, -1.0);
result = (1.0 - abs(result.yx)) * signedResult;
}
return result;
}// 八面体法线解码函数 - 将 2D 坐标还原为 3D 单位法线
float3 DecodeNormalOctahedral(float2 encoded)
{
float3 normal;
normal.xy = encoded;
// 基于 L1 范数为 1 的假设反推 Z 分量
normal.z = 1.0 - abs(encoded.x) - abs(encoded.y);
// 当 z 为负时，逆向还原 xy 分量的折叠
if (normal.z < 0.0)
{
float2 signedNormal = (normal.xy >= 0.0) ? float2(1.0, 1.0) : float2(-1.0, -1.0);
normal.xy = (1.0 - abs(normal.yx)) * signedNormal;
}
return normalize(normal);
}// [GBuffer 写入通道]
float2 encoded = EncodeNormalOctahedral(worldNormal);
// [-1, 1] 映射至 [0, 1] 以存入 8-bit / 10-bit 纹理
float2 quantized = encoded * 0.5 + 0.5;
OutGBuffer1 = float4(quantized, roughness, metallic);
// ----------------------------------------------------
// [延迟光照通道读取]
float2 gbufferNormal = GBuffer1Texture.Sample(samplerState, uv).rg;
// 恢复至 [-1, 1] 空间
float2 encoded = gbufferNormal * 2.0 - 1.0;
float3 worldNormal = DecodeNormalOctahedral(encoded);FAQ: 向量比较机制剖析
问：float2 result = ...; (result >= 0.0) 的判断基准是要求 x 和 y 分量同时都大于 0 吗？
答：不是的。在 HLSL/GLSL 中，向量的比较运算是逐分量（Component-wise）独立执行的。表达式 result >= 0.0 返回的是一个 bool2 值。三元运算符 ? : 也会据此生成对应的二维浮点向量（例如 x≥0, y<0 时返回 float2(1.0, -1.0)）。利用硬件级的并行指令流，我们只需极简的代码即可计算出正确的符号修正矩阵（Sign Mask）。
机制总结
八面体法线映射用极低开销的代数计算，置换了昂贵的三角函数解算。它通过在
